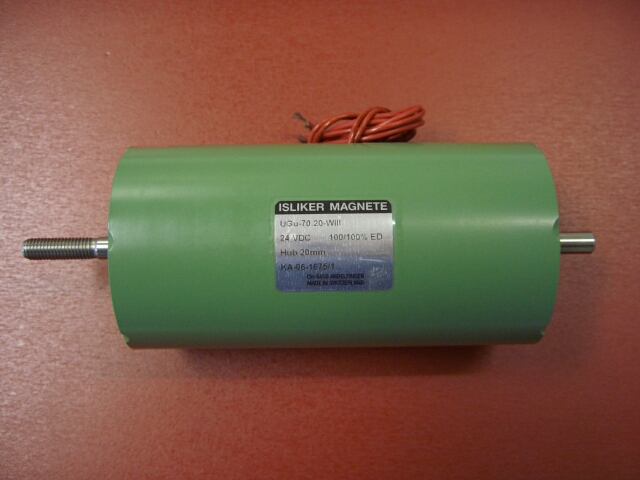

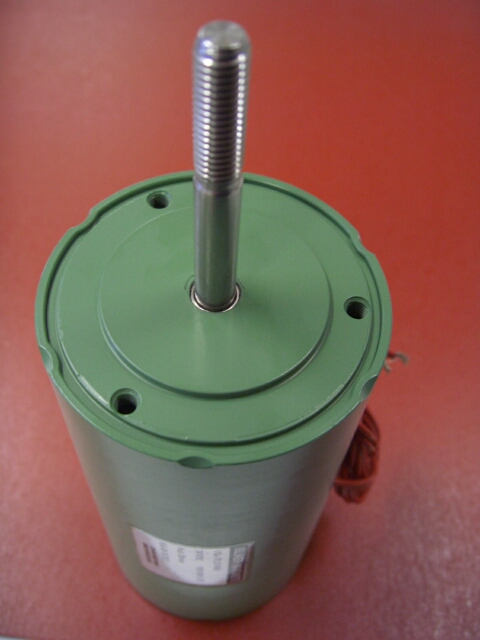

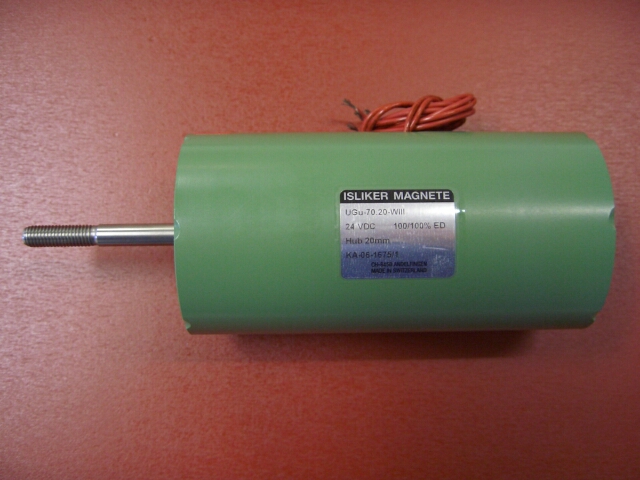

Elettromagnete Industriale

Tipo UG

Alimentazione : 24V.DC tensione standard

a richiesta sono disponibili altre tensioni

fino a un massimo di 230 V.AC.

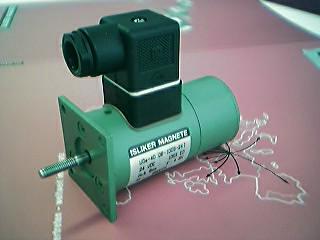

Collegamento: a cavetti liberi o con connettore.

Corsa : 8 - 50mm

Forza: 10 - 1600N

Intermittenza da : 5% 15% 25% 40% e 100%ED

 Disponibili con  molla di richiamo.

IP 20

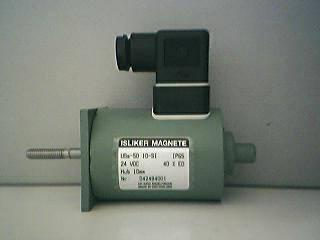

Elettromagnete Industriale IP 65 Speciale

Protezione antiacqua antiumiditÓ.

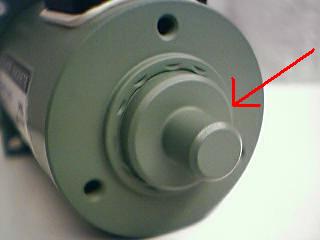

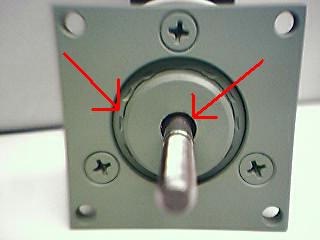

Rondella speciale uscita perno.





Copertura posteriore in acciaio versione senza molla di richiamo.

Con molla di richiamo la copertura sarÓ come l'immagine iniziale.

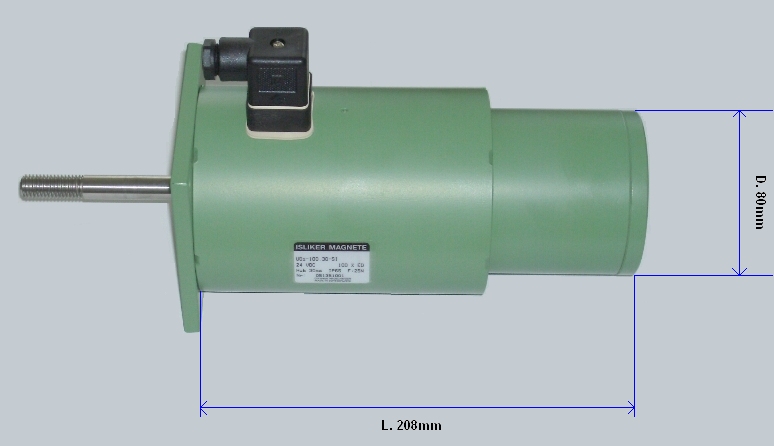

UGs/z-100.30 spinta / trazione

con molla di ( spinta / richiamo )

Protezione IP65

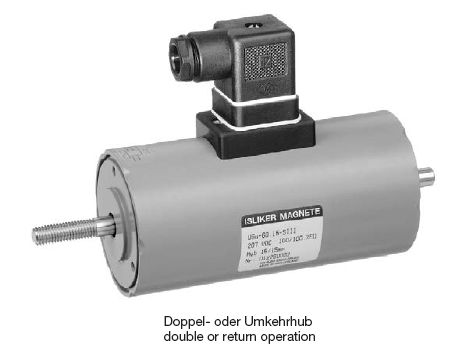

UG d/u-60.15

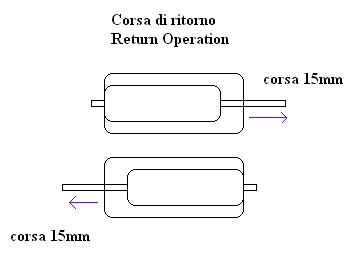

Corsa di ritorno - Return Operation:



Alimentando una delle due bobine si ottiene lo spostamento

del nucleo per la corsa prestabilita.

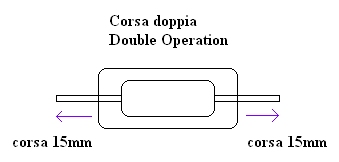

 Corsa doppia - Double Operation :



Il nucleo posizionato a metÓ del magnete

percorre alimentando una delle due bobine

la corsa prestabilita verso destra oppure verso sinistra.

Il posizionamento centrale del nucleo

avviene meccanicamente o manualmente.
